一、电缆的定义及分类
广义的电线电缆亦简称为电缆。狭义的电缆是指绝缘电缆。它可定义为由下列部分组成的集合体：一根或多根绝缘线芯以及它们各自可能具有的包覆层总保护层及外护层。电缆亦可有附加的没有绝缘的导体。我国的电线电缆产品按其用途分成下列五大类： 1.裸电线 2.绕组线 3.电力电缆 4.通信电缆和通信光缆 5.电气装备用电线电缆
电线电缆的基本结构：1.导体：传导电流的物体,电线电缆的规格都以导体的截面表示 。2.绝缘：外层绝缘材料按其耐受电压程度。
二、常用电(线)缆类型
（1）BV-表示单铜芯聚氯乙烯普通绝缘电线，无护套线。适用于交流电压450/750V及以下动力装置、日用电器、仪表及电信设备用的电线电缆。
（2）BVR-表示聚氯乙烯绝缘，铜芯（软）布电线，常常简称软线。由于电线比较柔软，常常用于电力拖动中和电机的连接以及电线常有轻微移动的场合。

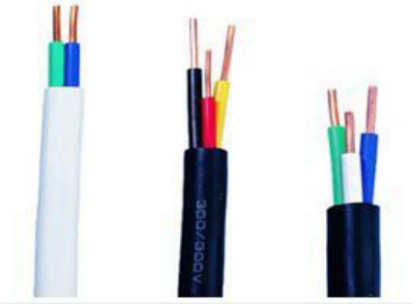

(3)BVV-表示铜芯聚氯乙烯绝缘聚氯乙烯圆型护套电缆,铜芯 (硬)布电线。常常简称护套线,单芯的是圆的,双芯的就是扁的,常常用于明装电线。

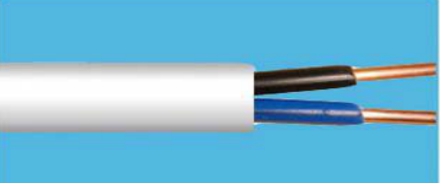

(4)BVVB-表示铜芯聚氯乙烯绝缘聚氯乙烯平型护套电缆。适用于要求机械防护较高、潮湿等场合可明敷或暗敷。

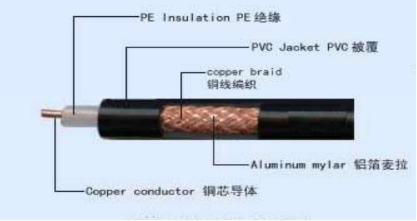

(5)SYV-实心聚乙烯绝缘射频同轴电缆。适用于闭路监控及有线电视工程。
(6)RG-表示物理发泡聚乙烯绝缘电缆,常用于同轴光纤混合网 (HFC)中传输数据模拟信号,以及视频传输,通信系统及信号控制系统。
SYWV-物理发泡聚乙绝缘有线电视系统电缆,视频 (射频)同轴电缆(SYV、SYWV、SYFV)适用于闭路监控及有线电视工程。

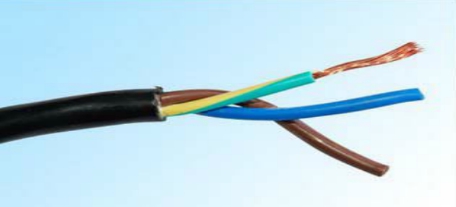

(7)RVV-表示铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆。适用于楼宇对讲、防盗报警、消防、自动抄表等工程。
(8)RVVP-表示软铜芯绞合圆型聚氯乙烯绝缘绝缘聚氯乙烯护套软电线。适用于楼宇对讲、防盗报警、消防、自动抄表等工程。
(9)BVVP-表示硬铜芯扁平 型PVC绝缘PVC护套,铜网屏蔽电线。

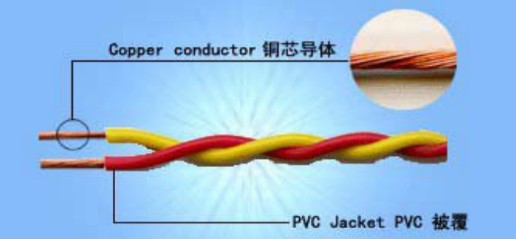

RVS-表示铜芯聚氯乙烯绞型连接电线。常用于家用电器、小型电动工具、仪器仪表、控制系统、广播音响、消防、照明及控制用线。
(10)VV(VLV)-表示铜(铝)芯聚氯乙烯绝缘聚氯乙烯护套电力线缆,适用于敷设在室内、隧道、及沟管中,不能承受机械外力的作用,可直接埋地敷设。
三、线缆型号定义:
R-连接用软电缆 (电线)软结构。
V-绝缘聚氯乙烯
V-聚氯乙烯绝缘
V-聚氯乙烯护套
B-平型、扁形
S-双绞型
A-镀锡或镀银
F-耐高温
P-编织屏蔽
P2-铜带屏蔽
P22-钢带铠装
Y—预制型、一般省略，或聚烯烃护套
FD—产品类别代号，指分支电缆。将要颁布的建设部标准用FZ表示，其实质相同
YJ—交联聚乙烯绝缘
V—聚氯乙烯绝缘或护套
ZR—阻燃型
NH—耐火型
WDZ—无卤低烟阻燃型
WDN—无卤低烟耐火型
RV—铜芯氯乙烯绝缘连接电缆（电线）
AVR—镀锡铜芯聚乙烯绝缘平型连接软电缆(电线)
RVB-铜芯聚氯乙烯平型连接电线
RVS-铜芯聚氯乙烯绞型连接电线
RVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆
ARVV-镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆
RVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆
RV-105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆
AF-205AFS-250AFP-250 镀银聚氯乙氟塑料绝缘耐高温-60oC~250oC连接软电线

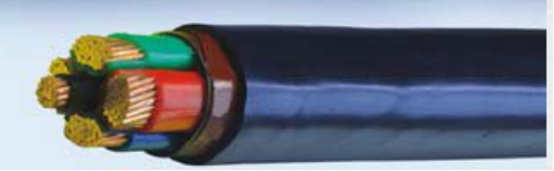

四、电力线缆
适用于交流50HZ，额定电压0.6/1KV及以下输配电线路上，供输配电能之用。环境温度25℃，电缆导体工作温度不超过70℃。
VV(VLV)：铜(铝)芯聚氯乙烯绝缘聚氯乙烯护套电力线缆，适用于敷设在室内、隧道、及沟管中，不能承受机械外力的作用，可直接埋地敷设。
VY(VLY)：铜(铝)聚氯VV22(VLV22) 铜(铝)芯聚氯乙烯绝缘聚钢带铠装聚氯乙烯护套电力。
VV22电缆：同VV型，能直埋在土壤中可承受机械外力，不能承受大的拉力。
VV23(VLV23)：铜(铝)芯聚氯乙烯绝缘聚钢带铠装聚乙烯护套电力电缆，同VV2型。
ZRVV22：同VV22型，适用于有阻燃要求的场合。
YJV：铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆。
YJV ：铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆。
NHVV：同VV型，适用于有耐火要求的场合。
KVV：聚氯乙烯绝缘控制电缆。用途：电器、仪表、配电装置信号传输、控制、测量。
NH-*** ：耐火电力电缆
ZR-*** ： 阻燃电力电缆
WDZ-*** ：低烟无卤电力电缆
五、线缆型号定义
例如
① BV4：单铜芯聚氯乙烯绝缘电线，铜芯截面面积4平方毫米。
② SYV 75-5-1(A、B、C)
S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编 75：75欧姆 5：线径为5mm 1：代表单芯
③ SYWV 75-5-1
S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套
75：75欧姆 5：线缆外径为5mm 1：代表单芯
④ RVVP2*32/0.2 RVV2*1.0 BVR
R: 软线 VV:双层护套线 P屏蔽 2：2芯多股线 32：每芯有32根铜丝 0.2：每根铜丝直径为0.2mm
⑤ ZR-RVS2*24/0.12
ZR: 阻燃 R: 软线 S:双绞线 2：2芯多股线 24：每芯有24根铜丝 0.12：每根铜丝直径为0.12mm
⑥ ZR-BVV 3x6.0
表示3根截面6平方毫米的铜芯聚氯乙烯绝缘聚氯乙烯圆型护套电缆。
⑦ NH-VV 3x70+2X35
表示3根截面积70mm2铜芯+2根35mm2铜芯的耐火聚氯乙烯绝缘聚氯乙烯护套电力线缆。
 |
||
|
|
||
 |
